Обозначение трасс газопроводов: требования, правила и способы маркировки

Газопроводы относятся к объектам повышенной опасности, поэтому их расположение должно быть чётко обозначено на местности и в зоне залегания. Корректное обозначение трассы снижает риск повреждения трубопроводов при строительных и земляных работах, помогает быстрее ориентироваться при эксплуатации и обслуживании, а также повышает общий уровень промышленной безопасности.

Важно: любые земляные работы вблизи предполагаемой трассы газопровода следует выполнять только после согласования с эксплуатирующей организацией и с соблюдением действующих правил безопасности. Этот материал носит информационный характер и не заменяет проектную и исполнительную документацию.

Зачем нужно обозначать трассы газопроводов

Система обозначения трассы газопровода решает сразу несколько задач:

• предупреждает о наличии подземной коммуникации и потенциальной опасности;
• помогает определить направление и приблизительное расположение газопровода;
• снижает вероятность повреждения трубы при земляных работах;
• ускоряет работы по осмотру, ремонту и обслуживанию элементов сети.

Кто чаще всего использует обозначения на практике

Маркировка трассы особенно важна для:

• строительных и дорожных организаций;
• коммунальных служб;
• служб эксплуатации газораспределительных сетей;
• подрядчиков, выполняющих земляные и буровые работы.

Какие способы обозначения применяются

Обычно используются комбинированные решения, включающие наземные указатели и подземные сигнальные элементы. Конкретный набор способов зависит от типа газопровода, условий прокладки и требований проектной документации.

Наземные опознавательные знаки

На поверхности трасса газопровода обозначается опознавательными знаками (указателями). Их ставят так, чтобы по ним можно было ориентироваться при работах и обслуживании. Знаки размещают на прямых участках и обязательно в характерных точках, например:

• на поворотах трассы;
• в местах пересечения с дорогами и проездами;
• вблизи узлов, арматуры и других элементов, требующих доступа;
• на границах участков и в местах изменения условий прокладки (при наличии таких требований в проекте).

Какая информация обычно указывается на знаках

Состав информации на указателях определяется нормативными требованиями и проектом. На практике часто указывают:

• предупреждение о наличии газопровода;
• ориентир (направление трассы, привязка к объектам);
• контакт эксплуатирующей организации (если предусмотрено);
• дополнительные сведения, предусмотренные проектной/исполнительной документацией.

Сигнальная лента (предупреждающая маркировка в грунте)

Один из наиболее распространённых способов обозначения подземных коммуникаций — сигнальная (предупреждающая) лента, уложенная в грунт над газопроводом. Она служит визуальным предупреждением при разработке грунта. При обнаружении сигнальной ленты работы следует остановить и уточнить расположение газопровода по исполнительной документации и/или с участием эксплуатирующей организации.

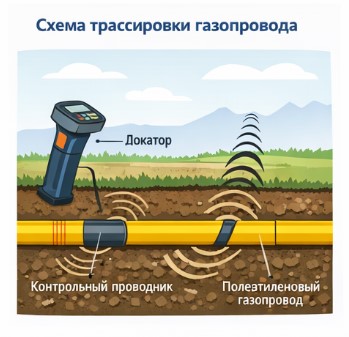

Контрольный проводник и средства трассопоиска

В ряде случаев для последующего поиска трассы применяют проводник (или другие решения), позволяющие точнее определять положение коммуникации специальным оборудованием. Это особенно актуально, когда требуется повысить точность обнаружения трассы на местности.

Электронные маркеры и координатная привязка

На некоторых объектах применяются электронные маркеры и/или фиксация координат трассы в исполнительной документации. Такие методы не заменяют базовую маркировку, но могут повысить точность и скорость обнаружения коммуникации при обследованиях.

Особенности обозначения полиэтиленовых газопроводов

Полиэтиленовые газопроводы имеют важную особенность: по сравнению с металлическими, их труднее обнаруживать стандартными методами без дополнительных элементов. Поэтому проектом и правилами эксплуатации часто предусматривают дополнительные меры обозначения, например:

• сигнальную ленту по трассе;
• элементы, облегчающие трассопоиск специальным оборудованием;
• усиленное обозначение в местах повышенного риска повреждения.

Места пересечений и участки повышенного риска

Отдельного внимания требуют участки, где газопровод пересекается с дорогами и другими инженерными сетями. На таких участках риск повреждения выше, поэтому обычно применяют усиленное обозначение: дополнительные указатели, повторную маркировку и другие меры, предусмотренные проектом и правилами эксплуатации.

Что важно учитывать при земляных работах рядом с газопроводом

• работать только после согласований и получения разрешений, если это требуется;
• обязательно учитывать исполнительную документацию (схемы, планы, привязки);
• при выявлении признаков коммуникаций (лента, маркеры, защитные конструкции) — остановить работы и уточнить положение трассы.

Таблички для идентификации газопроводов

Для дополнительной идентификации и информирования на объектах применяются специализированные таблички. Они могут использоваться на сооружениях, в местах расположения узлов, вводов и на территориях, где требуется наглядное предупреждение и обозначение коммуникаций.

Подобрать готовые решения можно в каталоге: идентификационные таблички газопроводов .

Краткий чек-лист: что должно быть обеспечено

1) Обозначение на местности

• наличие опознавательных знаков на трассе;
• дополнительные указатели в характерных точках (повороты, пересечения, узлы).

2) Предупреждение в грунте

• сигнальная лента (если предусмотрено проектом/требованиями);
• иные элементы обозначения, повышающие безопасность работ.

3) Документация и контроль

• актуальная исполнительная документация с привязками;
• регламент действий при земляных работах и обнаружении признаков коммуникации;
• контроль состояния знаков и обновление маркировки при необходимости.

Заключение

Обозначение трасс газопроводов — важная часть системы промышленной безопасности. Надёжная маркировка (наземные указатели, сигнальные элементы в грунте, дополнительные средства обнаружения) снижает вероятность повреждений, упрощает эксплуатацию и повышает безопасность людей при проведении работ вблизи коммуникаций.

Материал подготовлен для информационных целей. При проектировании, строительстве и выполнении работ руководствуйтесь действующими нормативными документами, проектной и исполнительной документацией, а также требованиями эксплуатирующей организации.
